全变频恒压供水控制器


专业为供水行业打造的高档人机界面全变频恒压供水控制器,采用7寸高清彩色液晶屏,触摸操作。全变频运行,3台泵可同时变频调节,将节能与恒压完美结合,能很好的满足生活供水需求。


KP555全变频恒压供水控制器供水模式

KP555可实现1-3台水泵全变频恒压供水控制。

KP555可以实现目前最常用的水箱恒压供水模式、无负压(叠压)供水模式、箱式无负压供水模式,一机多用,由参数设置即可轻松实现不同的供水模式。

水箱恒压模式:

水泵从水箱或水池中取,入口传感器通常为液位变送器或液位浮球开关测量水池的水量。

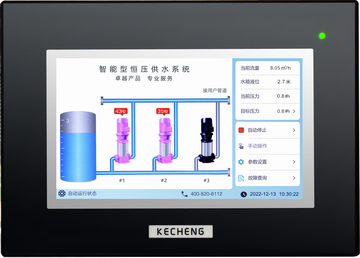

切换为水箱恒压供水模式界面图:

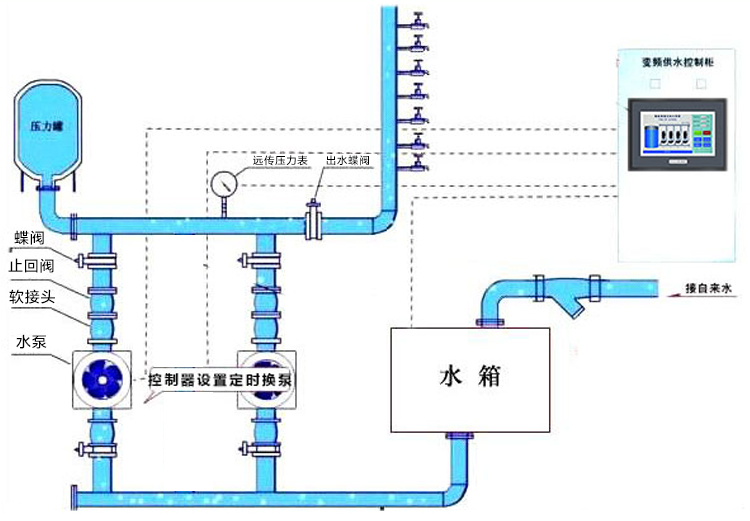

水箱恒压模式的供水原理示意图见下:



无负压模式:

水泵从与市政管网连接的无负压罐中取水,作叠压供水。入口传感器通常压力变送器,测量市政管网压力。

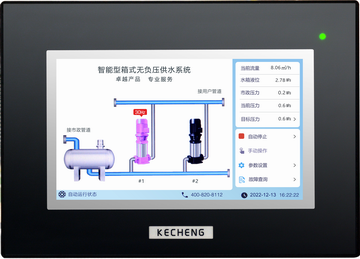

切换为无负压供水模式界面图:

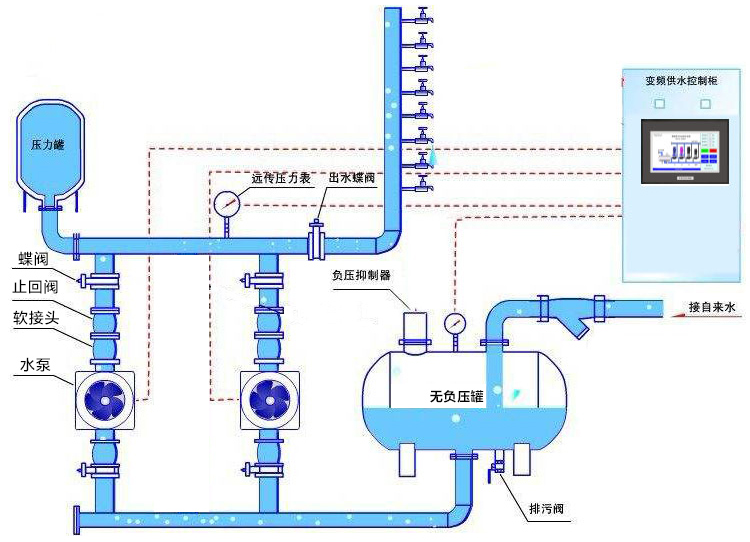

无负压模式的供水原理示意图见下:



箱式无负压模式:

同时具有恒压和无负压功能。日常用市政管网供水,节能。当市政管网压力少于某一值(控制器参数可设置),则自动切换为水箱恒压供水。

箱式无负压供水界面依取水地方自动切换,水箱取水显示水箱恒压模式界面,市政管网无负压取水显示无负压模式界面:

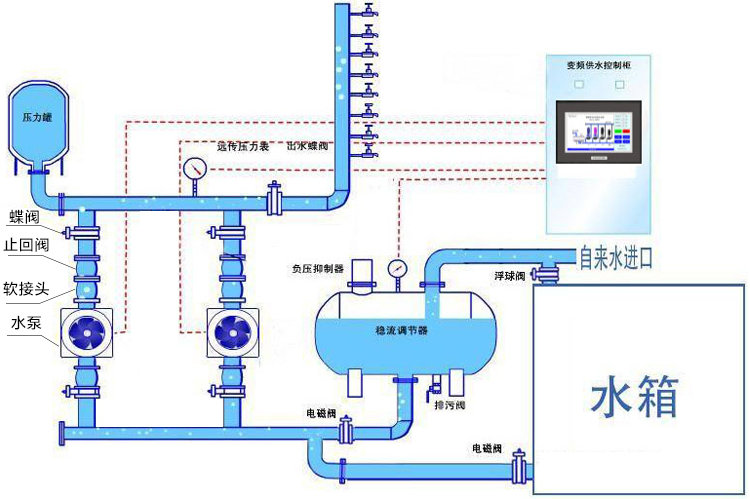

无负压模式的供水原理示意图见下:

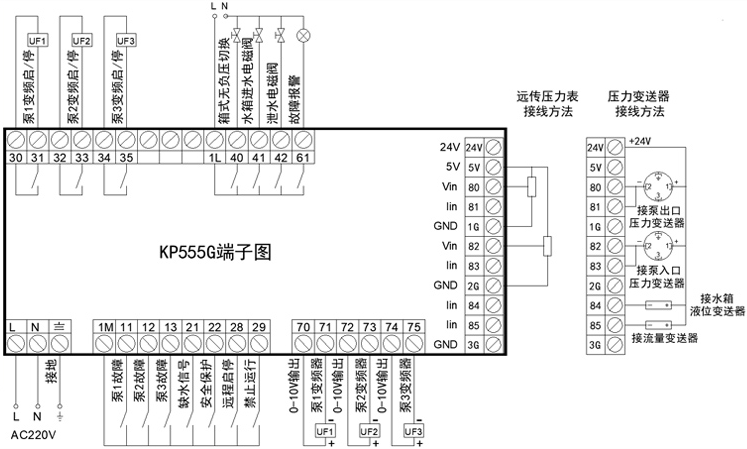

KP555恒压供水控制器端子图

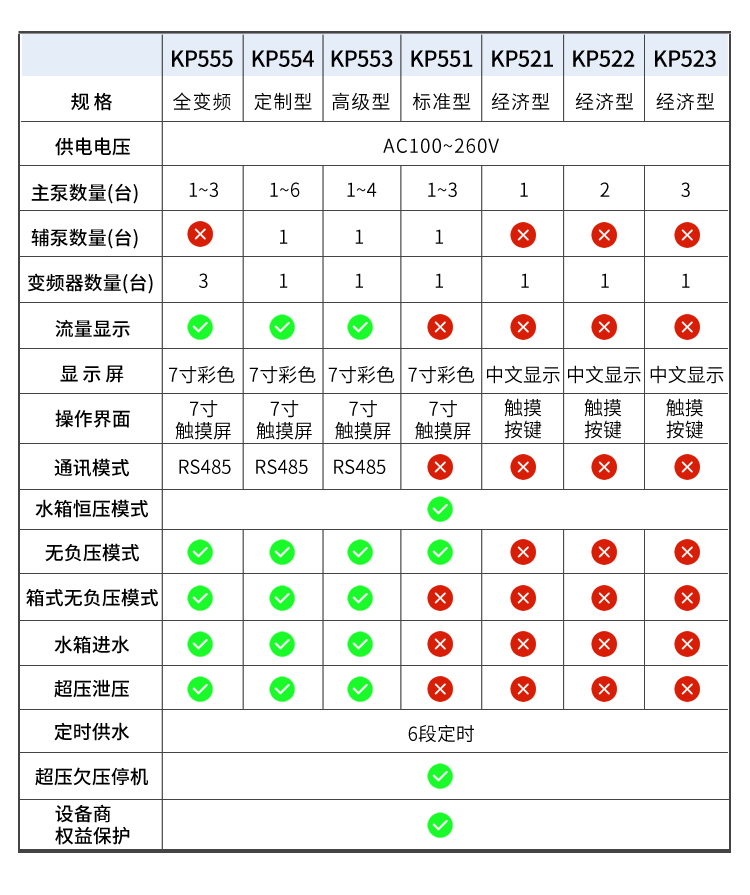

KP系列触摸屏恒压供水控制器选型表

型号 类型 主泵数量 辅泵数量 变频数量 通讯端口 水箱恒压模式 无负压模式 箱式无负压模式 进水功能 泄压功能
KP555 全变频 1-3 0 1-3 RS485
KP551 标准型 1-3 0-1 1
KP553 高级型 1-4 0-1 1 RS485
KP554 定制型 1-6 0 1

KP555全变频恒压供水控制器主要参数介绍

  • 颜 色: 黑色
  • 屏幕尺寸: 7寸彩色触摸屏
  • 液晶寿命:50000小时
  • 核心芯片:32bit-72MHz RISC
  • 控制输出:欧姆龙继电器
  • 变频器控制:3路独立隔离0-10V模拟输出
  • 额定电压:100~240V AC
  • 外壳材料:阻燃ABS塑料
  • 外形尺寸:226mm*163mm
  • 开孔尺寸:215mm*152mm

KP555恒压供水控制器详细说明书

http://doc.ke-cheng.com/post/kp555/


KP555全变频恒压供水控制器说明书下载

全变频恒压供水控制器基础说明书

kp555方案说明书(内有图纸)

kp555通讯协议说明书

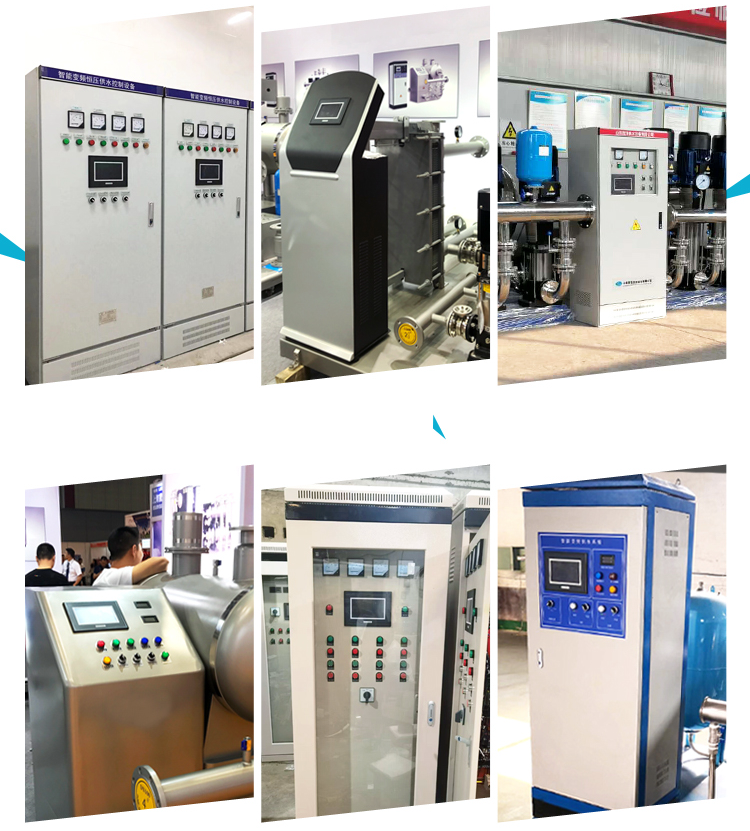

KP555恒压供水控制器应用现场照片
