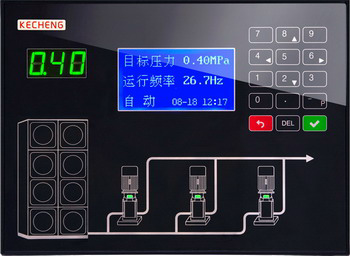

KP文本型恒压供水控制器


专业为供水行业打造的高档人机界面控制器,采用中文液晶屏显示,触摸按键操作。全自动6段时间压力控制及定时启停水,能很好的满足生活供水需求。


KP文本型恒压供水控制器供水模式

KP文本型可实现1~3台水泵的变频恒压供水控制,从水箱抽水,供应用户用水。

水箱恒压模式:

水泵从水箱或水池中取水,水箱缺水检测使用液位浮球开关。

水箱恒压模式的供水原理示意图见下:



KP文本型恒压供水控制器选型表

型号 显示类型 水泵数量 面板材料 按键方式 支持压力变送器 支持远传压力表 缺水保护 报警输出
KP521 中文显示 1 有机玻璃 触摸按键 YES YES
KP522 中文显示 1-2 有机玻璃 触摸按键 YES YES
KP523 中文显示 1-3 有机玻璃 触摸按键 YES YES

KP文本型恒压供水控制器主要参数介绍

  • 型 号: KP521、KP522、KP523
  • 控制泵数量: 1~3台
  • 颜 色: 黑色
  • 面板材料: 有机玻璃
  • 按键类型: 电容触摸式按键
  • 屏幕显示: 中文液晶显示
  • 核心芯片:32bit-72MHz RISC
  • 控制输出:欧姆龙继电器
  • 额定电压:100~240V AC
  • 外壳材料:阻燃ABS塑料
  • 外形尺寸:226mm*163mm
  • 开孔尺寸:215mm*152mm

KP521恒压供水控制器详细说明书

http://doc.ke-cheng.com/post/kp521/

KP522恒压供水控制器详细说明书

http://doc.ke-cheng.com/post/kp522/

KP523恒压供水控制器详细说明书

http://doc.ke-cheng.com/post/kp523/


KP文本型恒压供水控制器说明书下载

KP文本型基础说明书

KP文本型调试简易手册

kp521方案说明书(内有图纸)

kp522方案说明书(内有图纸)

kp523方案说明书(内有图纸)
